服务追踪之Sleuth

Salted Fish 2024/1/24 SleuthZipKin

解决问题：

跨微服务的API调用发生异常，快速定位出问题出在哪里。

跨微服务的API调用发生性能瓶颈，迅速定位出性能瓶颈。

# 认识 Sleuth

Trace

由一组 Trace Id 相同的 Span 串联形成一个树状结构。为了实现请求追踪，当请求到达分布式系统的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即 Trace Id），同时在恩不是系统内部流转的时候，框架是中保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯一标识将所有的请求串联起来，形成一条完整的请求链路。
Span

代表了一组基本的工作单元。为了统计各处理单元的延迟，当请求到达各个服务组件的时候，也通过一个唯一标识（SpanId）来标记它的开始，具体过程和结束。通过 SpanId 的开始和结束时间戳，就能统计该 Span 的调用时间，除此之外，我们还可以获取如事件的名称，请求信息等元数据
Annotation

用于记录一段时间内的事件。内部使用的重要注释如下：

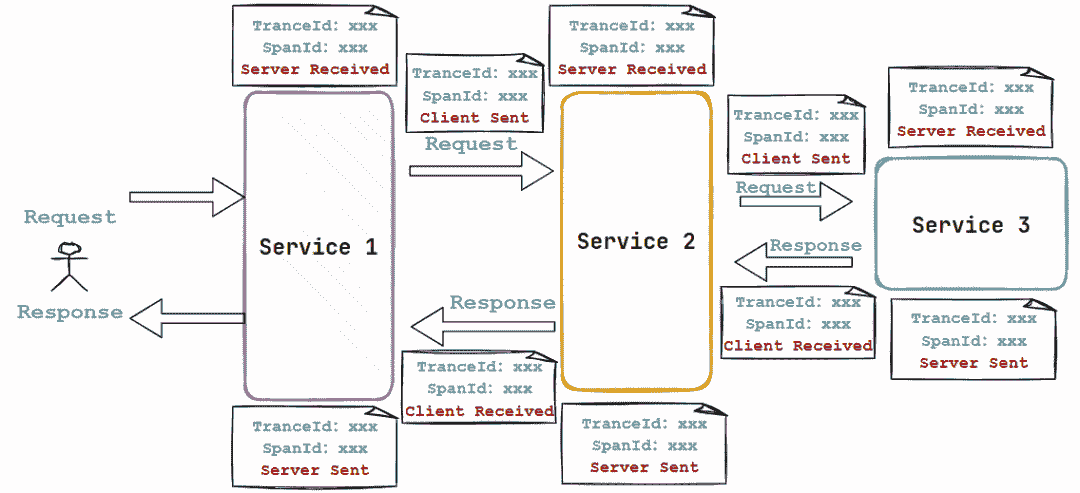

1. cs（Client Send）：客户端发出请求，开始一个请求的事件
2. sr（Server Received） ：服务端接受到请求开始进行处理。sr - cs = 网络延迟（服务调用的时间）
3. ss（Server Send）：服务端处理完毕准备发送到客户端。ss -sr = 服务器上的请求处理时间
4. cr（Client Reveived）：客户端接受到服务端的响应，请求结束。cr - sr = 请求的总时间

# 掌握 Sleuth

创建微服务项目
- store-gateway： 服务网关
- store-order： 订单服务
- store-product： 产品服务

父工程中引入 Sleuth 依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

1
2
3
4

代码模式

# store-order服务

OrderController

@RestController
@AllargsController
@RequestMapping("order")
public class OrderController {

    private static final Logger logger = LoggerFactory.getLogger(OrderController.class);

    private final ProductService productService;

    @GetMapping("/create/{id:.+}")
    public String createOrder(@PathVariable String id) {
        logger.info("准备下单id为{}的商品", id);
        productService.reduce(1, 1);
        logger.info("成功下单了id为{}的商品", id);
        return "success";
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

ProductService

@FeignClient("store-product")
public interface ProductService {

    @PutMapping("/product/_reduce/{id:.+}")
    void reduce(@PathVariable("id") Integer id, @RequestParam("num") int num);
}

1
2
3
4
5
6

# store-product 服务

ProductController

@RestController
@RequestMapping("/product")
public class ProductController {

    private static final Logger logger = LoggerFactory.getLogger(ProductController.class);

    @PutMapping("/_reduce/{id:.+}")
    public void reduce(@PathVariable("id") Integer id, @RequestParam("num") int num) {
        logger.info("成功扣除了ID为[{}]产品[{}]个数量", id, num);
    }
}

1
2
3
4
5
6
7
8
9
10
11

我们在订单服务 中使用 Feign 远程调用 产品服务 中的接口，然后启动服务调用后看控制台打印：

这一串字符中包含的信息有 服务名 / TraceId / SpanId。依次调用有一个全局的 TraceId，将调用链路穿起来。通过分析微服务的日志，不难看出请求的具体过程

# 使用 ZipKin

ZipKin 是 Twitter 开源的一个项目，它也是基于 Google Dapper 实现的，主要作用便是解决：收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集，存储，查找和展现

我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的 REST API 接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源！

我们除了面向开发的 API 接口之外， ZipKin 也提供了方便的 UI 组件来帮我们更加直观的搜索跟踪信息和分析请求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。

不仅如此，ZipKin 还提供了可插拔式的数据存储方式，例如：In-Memory、MySQL、Cassandra以及Elasticsearch。支持方式不算少，总有一种你喜欢的！

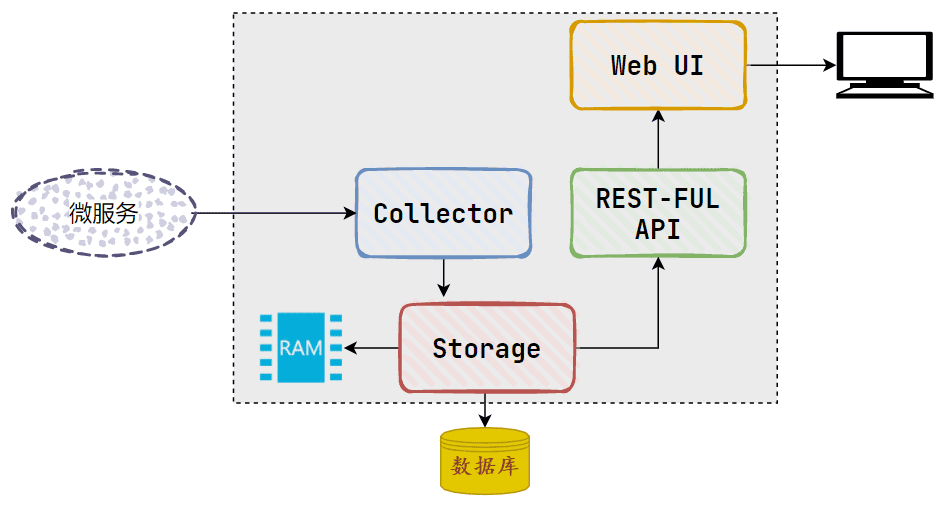

# ZipKin 的基础架构图：

可以看出 ZipKin 结构并不复杂，有四个核心组件构成：

Collector：收集器组件。主要用于处理外部系统发现过来的跟踪信息，然后将这些信息转换为 ZipKin 内部处理的 Span 格式，以便支持后续的存储、分析、展示等功能
Storage： 存储组件。主要用于对处理收集器接收到的跟踪信息，默认会将这些信息存储到内存中，我们可以修改存储策略，将其存储到我们的其他存储仓库中
RestFul API：API 组件。用于提供外部访问的接口，比如客户端的跟踪信息，或外接系统的访问信息
WebUI：UI 组件。基于 API 组件实现的上层应用，通过 UI 组件用户可以方便而直观地查询和分析跟踪信息

因此 ZiPKin 使用起来有些类似 Sentinel ，它分为 服务端 和 客户端。

客户端就是指微服务中的应用，在客户端中配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务中的 Sleuth 的监听器监听，并生相应的 Trace 和 Span 信息发送给服务端。

# 1. ZipKin 服务端

服务端是一个现成的 SpringBoot 服务，我们只需要下载 jar 包 ，便可以直接运行！下载地址

访问官网下载 Zipkin 的 Web UI：https://dl.bintray.com/openzipkin/maven/io/zipkin/java/zipkin-server/ (opens new window)

然后我们通过命令行的方式启动即可：

java -jar zipkin-server-2.12.9-exec.jar

成功启动后通过访问 http://localhost:9411 可以看到以下页面：

到这步为止，我们服务端就已经成功安装。然后回到我们的客户端集成上去

# 2. ZipKin 客户端

我们需要在每个服务中引入 ZipKin 的依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

1
2
3
4

然后在配置文件中进行配置：

spring:
  zipkin:
    base-url: http://127.0.0.1:9411/  #zipkin 服务端地址
    discoveryClientEnabled: false   #让nacos把它当成一个URL，而不要当做服务名
  sleuth:
    sampler:
      probability: 1.0 #采样的百分比

1
2
3
4
5
6
7

然后我们回到项目中，启动项目通过访问我们上面已经定义好的接口访问微服务，之后在 ZipKin 的UI界面进行观察

可以看到已经出现了我们刚刚访问微服务的请求链路了，点击其中一条记录可以查看具体的访问路线。

通过对请求链路进行追踪，就可以确定服务的哪一个模块更耗时，进而可以进行优化或者排查 Bug。

# 3. ZipKin 持久化

在 ZipKin 中默认会将链路跟踪的数据保存到内存中，但是这种方式明显不适合于生产环境。因此在 ZipKin 中支持将追踪链路的数据持久化到 mysql 数据库中或 elasticsearch 中。

# MySQL

首先我们需要配置数据库信息

CREATE TABLE IF NOT EXISTS zipkin_spans (
    `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
    `trace_id` BIGINT NOT NULL,
    `id` BIGINT NOT NULL,
    `name` VARCHAR(255) NOT NULL,
    `parent_id` BIGINT,
    `debug` BIT(1),
    `start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
    `duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_spans ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `id`) COMMENT 'ignore insert on duplicate';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`, `id`) COMMENT 'for joining with zipkin_annotations';
ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

CREATE TABLE IF NOT EXISTS zipkin_annotations (
    `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
    `trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
    `span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
    `a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
    `a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
    `a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
    `a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
    `endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',
    `endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
    `endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',
    `endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null'
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';
ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces';
ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces';
ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

CREATE TABLE IF NOT EXISTS zipkin_dependencies (
    `day` DATE NOT NULL,
    `parent` VARCHAR(255) NOT NULL,
    `child` VARCHAR(255) NOT NULL,
    `call_count` BIGINT
) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
ALTER TABLE zipkin_dependencies ADD UNIQUE KEY(`day`, `parent`, `child`);

1
2
3
4
5
6
7

启动时指定 mysql 信息

java -DSTORAGE_TYPE=mysql -DMYSQL_HOST=127.0.0.1 -DMYSQL_TCP_PORT=3306 -DMYSQL_DB=zipkin -DMYSQL_USER=root -DMYSQL_PASS=root -jar zipkin-server-2.12.9-exec.jar

# ElasticSearch

启动 ES

启动时指定 ES 信息

java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=elasticsearch --ES-HOST=localhost:9200
