Nginx实现反向代理

2024/4/8 代理

# 正向代理

正向代理类似一个跳板机，代理访问外部资源。

# 原理架构图

客户端与代理服务器形成一个LAN局域网

# 作用

  • 访问原来无法访问的资源，如google
  • 可以做缓存，加速访问资源
  • 对客户端访问授权，上网进行认证
  • 代理可以记录用户访问记录（上网行为管理），对外隐藏用户信息

# 反向代理

反向代理（Reverse Proxy）方式是指以代理服务器来接受internet上的连接请求，然后将请求转发给内部网络上的服务器， 从服务器上得到的结果返回给internet上请求连接的客户端，此时代理服务器对外就表现为一个服务器

# 原理架构图

说明:反向代理是代理服务器与原始服务器形成局域网，原始服务器没有暴露在外网上

# 作用

  • 保证内网服务器的安全。由于原始服务器没有暴露在外网上，所以外网无法攻击服务器。
  • 实现反向代理(例如:可以将代理服务器的请求分发给一个tomcat)。终极目标是实现负载均衡(分发给多个tomcat)

# nginx实现反向代理-案例-nginx代理tomcat服务器

# 目标

用户请求交给nginx（反向代理服务器），nginx将请求交给tomcat去处理，处理完成交回给nginx，nginx交给用户。tomcat是原始服务器，不暴露在外网上

软件 地址
nginx 192.168.150.102
tomcat1 192.168.150.104
tomcat2 192.168.150.106

# 【步骤一】：安装Tomcat(在两台机器上安装)

  • 下载tomcat
 curl -O -L https://dlcdn.apache.org/tomcat/tomcat-9/v9.0.87/bin/apache-tomcat-9.0.87.tar.gz
1
  • 解压
tar -zxvf apache-tomcat-9.0.87.tar.gz  -C /usr/local/
1

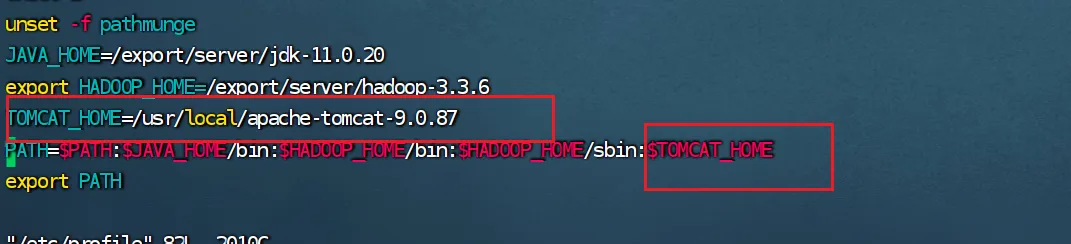

  • Tomcat环境变量全局配置
vim /etc/profile
1

  • 启动Tomcat

# 【步骤二】：在两台Tomcat上创建静态页面

  • 进入到tomcat下的webapps目录
/usr/local/apache-tomcat-9.0.87/webapps
1
  • 创建test目录
mkdir test
1
  • 在test目录创建index.html
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to tomcat!</h1>
<a href="https://tomcat.apache.org/">https://tomcat.apache.org/</a>.<br/>


<p><em>192.168.150.106  </em></p>
<p><em>I am Zbbmeta</em></p>
</body>
</html>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

注意:不同机器上写各自IP地址,方便查看Nginx作用

# 【步骤三】：修改nginx.conf配置文件，增加代理tomcat

#新增一个代理，代理tomcat别名为test2
upstream test2{server 192.168.150.104:8080;server 192.168.150.106:8080}

server{
    listen		80;
    server_name	localhost;

    location / {
        #注释掉原有的资源，以后走代理不走本地资源
    	index index.html index.htm;
        #设置访问代理，访问test2/test目录
        proxy_pass http://test2/test/;
    }

    error_page 500 502 503 504 /50x.html;
    location = /50x.html{
        root html;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
  • 增加代理tomcat服务器
upstream test2{server 192.168.150.104:8080 ; server  192.168.150.106:8080 ;}
1
  • 代理时的负载使用
location / {
    #root   /data/nginx;
    index  index.html index.htm;
    proxy_pass http://test2/test/;
}
1
2
3
4
5
  • 重启nginx
cd /usr/local/nginx/sbin
# 重启nginx
./nginx -s reload
1
2
3

# 【步骤四】：测试

使用浏览器访问http://192.168.150.102/

多次刷新浏览器发现，ip地址进行变换，也就说明nginx反向代理生效
