# 1.Tomcat 整体架构的设计

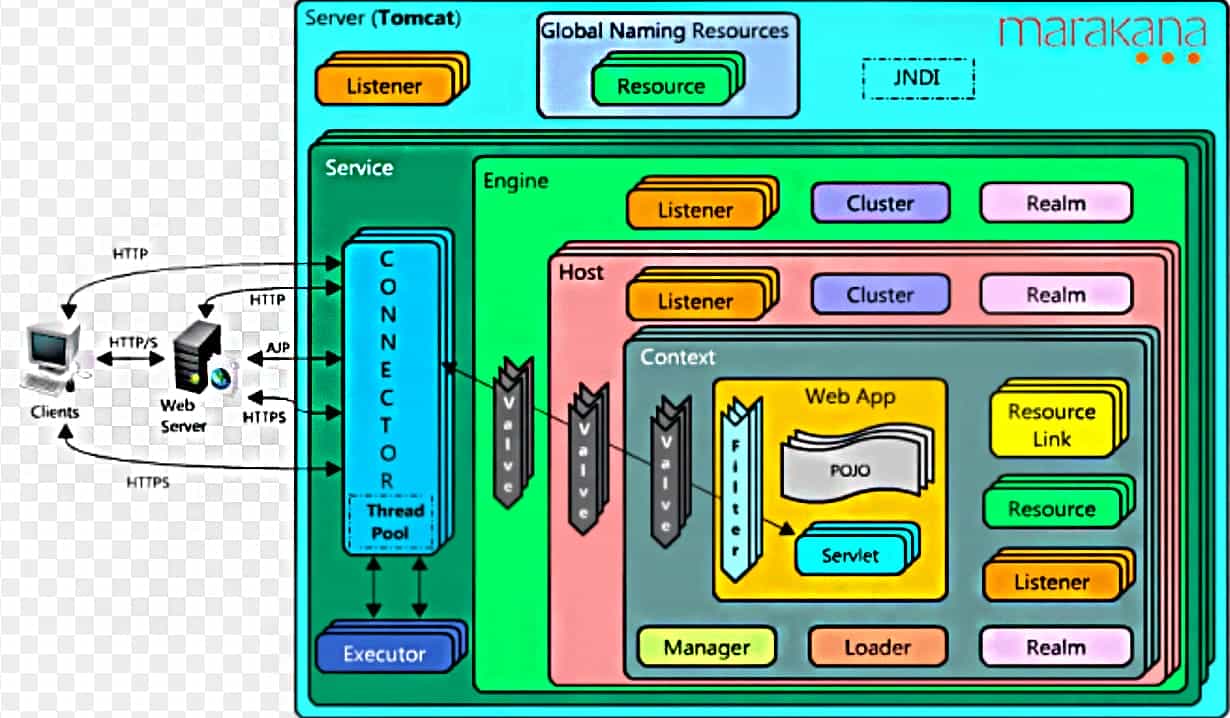

从组件的角度看

  • Server: 表示服务器，它提供了一种优雅的方式来启动和停止整个系统，不必单独启停连接器和容器；它是Tomcat构成的顶级构成元素，所有一切均包含在Server中；
  • Service: 表示服务，Server可以运行多个服务。比如一个Tomcat里面可运行订单服务、支付服务、用户服务等等；Server的实现类StandardServer可以包含一个到多个Services, Service的实现类为StandardService调用了容器(Container)接口，其实是调用了Servlet Engine(引擎)，而且StandardService类中也指明了该Service归属的Server;
  • Container: 表示容器，可以看做Servlet容器；引擎(Engine)、主机(Host)、上下文(Context)和Wraper均继承自Container接口，所以它们都是容器。
    • Engine -- 引擎
    • Host -- 主机
    • Context -- 上下文
    • Wrapper -- 包装器
  • Connector: 表示连接器, 它将Service和Container连接起来，首先它需要注册到一个Service，它的作用就是把来自客户端的请求转发到Container(容器)，这就是它为什么称作连接器, 它支持的协议如下：
    • 支持AJP协议
    • 支持Http协议
    • 支持Https协议
  • Service内部还有各种支撑组件，下面简单罗列一下这些组件
    • Manager -- 管理器，用于管理会话Session
    • Logger -- 日志器，用于管理日志
    • Loader -- 加载器，和类加载有关，只会开放给Context所使用
    • Pipeline -- 管道组件，配合Valve实现过滤器功能
    • Valve -- 阀门组件，配合Pipeline实现过滤器功能
    • Realm -- 认证授权组件

# 2.Tomcat 一个请求的处理流程

假设来自客户的请求为：http://localhost:8080/test/index.jsp 请求被发送到本机端口8080，被在那里侦听的Coyote HTTP/1.1 Connector,然后

  • Connector把该请求交给它所在的Service的Engine来处理，并等待Engine的回应
  • Engine获得请求localhost:8080/test/index.jsp，匹配它所有虚拟主机Host
  • Engine匹配到名为localhost的Host(即使匹配不到也把请求交给该Host处理，因为该Host被定义为该Engine的默认主机)
  • localhost Host获得请求/test/index.jsp，匹配它所拥有的所有Context
  • Host匹配到路径为/test的Context(如果匹配不到就把该请求交给路径名为""的Context去处理)
  • path="/test"的Context获得请求/index.jsp，在它的mapping table中寻找对应的servlet
  • Context匹配到URL PATTERN为*.jsp的servlet，对应于JspServlet类，构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet或doPost方法
  • Context把执行完了之后的HttpServletResponse对象返回给Host
  • Host把HttpServletResponse对象返回给Engine
  • Engine把HttpServletResponse对象返回给Connector
  • Connector把HttpServletResponse对象返回给客户browser

# 3.Tomcat 中类加载机制

在Bootstrap中我们可以看到有如下三个classloader

ClassLoader commonLoader = null;
ClassLoader catalinaLoader = null;
ClassLoader sharedLoader = null;
1
2
3
  • 为什么要设计多个类加载器？

如果所有的类都使用一个类加载器来加载，会出现什么问题呢？

假如我们自己编写一个类java.util.Object，它的实现可能有一定的危险性或者隐藏的bug。而我们知道Java自带的核心类里面也有java.util.Object，如果JVM启动的时候先行加载的是我们自己编写的java.util.Object，那么就有可能出现安全问题！

所以，Sun（后被Oracle收购）采用了另外一种方式来保证最基本的、也是最核心的功能不会被破坏。你猜的没错，那就是双亲委派模式！

  • 什么是双亲委派模型？

双亲委派模型解决了类错乱加载的问题，也设计得非常精妙。

双亲委派模式对类加载器定义了层级，每个类加载器都有一个父类加载器。在一个类需要加载的时候，首先委派给父类加载器来加载，而父类加载器又委派给祖父类加载器来加载，以此类推。如果父类及上面的类加载器都加载不了，那么由当前类加载器来加载，并将被加载的类缓存起来。

所以上述类是这么加载的

  • Java自带的核心类 -- 由启动类加载器加载
  • Java支持的可扩展类 -- 由扩展类加载器加载
  • 我们自己编写的类 -- 默认由应用程序类加载器或其子类加载
  • 为什么Tomcat的类加载器也不是双亲委派模型？

Java默认的类加载机制是通过双亲委派模型来实现的，而Tomcat实现的方式又和双亲委派模型有所区别。

原因在于一个Tomcat容器允许同时运行多个Web程序，每个Web程序依赖的类又必须是相互隔离的。因此，如果Tomcat使用双亲委派模式来加载类的话，将导致Web程序依赖的类变为共享的。

举个例子，假如我们有两个Web程序，一个依赖A库的1.0版本，另一个依赖A库的2.0版本，他们都使用了类xxx.xx.Clazz，其实现的逻辑因类库版本的不同而结构完全不同。那么这两个Web程序的其中一个必然因为加载的Clazz不是所使用的Clazz而出现问题！而这对于开发来说是非常致命的！

# 4.Tomcat Container设计

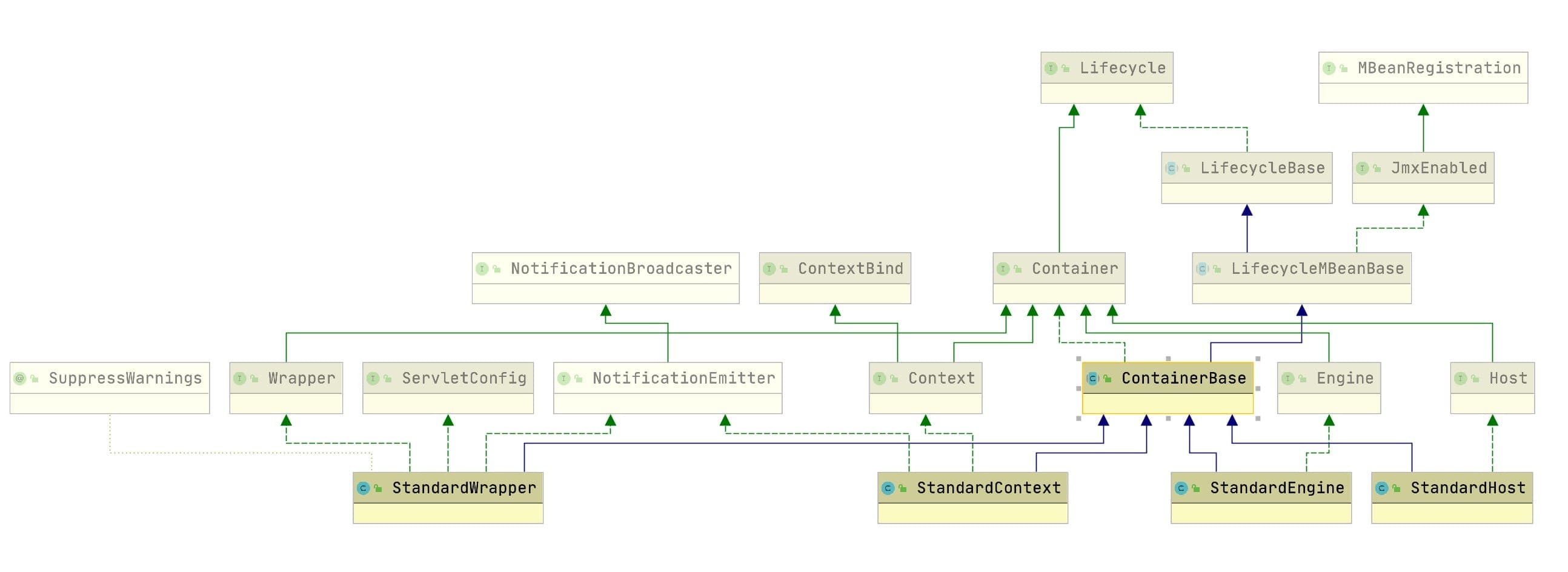

我们看下几个Container之间的关系：

从上图上，我们也可以看出Container顶层也是基于Lifecycle的组件设计的。

  • 在设计Container组件层次组件时，上述4个组件分别做什么的呢？为什么要四种组件呢？

Engine - 表示整个catalina的servlet引擎，多数情况下包含一个或多个子容器，这些子容器要么是Host，要么是Context实现，或者是其他自定义组。

Host - 表示包含多个Context的虚拟主机的。

Context — 表示一个ServletContext，表示一个webapp，它通常包含一个或多个wrapper。

Wrapper - 表示一个servlet定义的（如果servlet本身实现了SingleThreadModel，则可能支持多个servlet实例）。

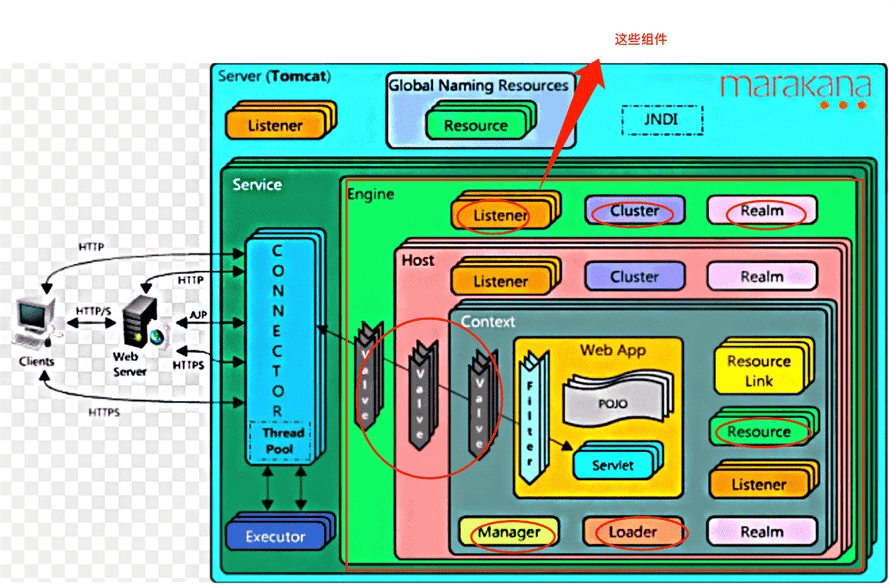

  • 结合整体的框架图中上述组件部分，我们看下包含了什么？

很明显，除了四个组件的嵌套关系，Container中还包含了Realm，Cluster，Listeners, Pipleline等支持组件。

这一点，还可以通过相关注释可以看出：

**Loader** - Class loader to use for integrating new Java classes for this Container into the JVM in which Catalina is running.

**Logger** - Implementation of the log() method signatures of the ServletContext interface.

**Manager** - Manager for the pool of Sessions associated with this Container.

**Realm** - Read-only interface to a security domain, for authenticating user identities and their corresponding roles.

**Resources** - JNDI directory context enabling access to static resources, enabling custom linkages to existing server components when Catalina is embedded in a larger server.
1
2
3
4
5
6
7
8
9

# 5.Tomcat LifeCycle机制

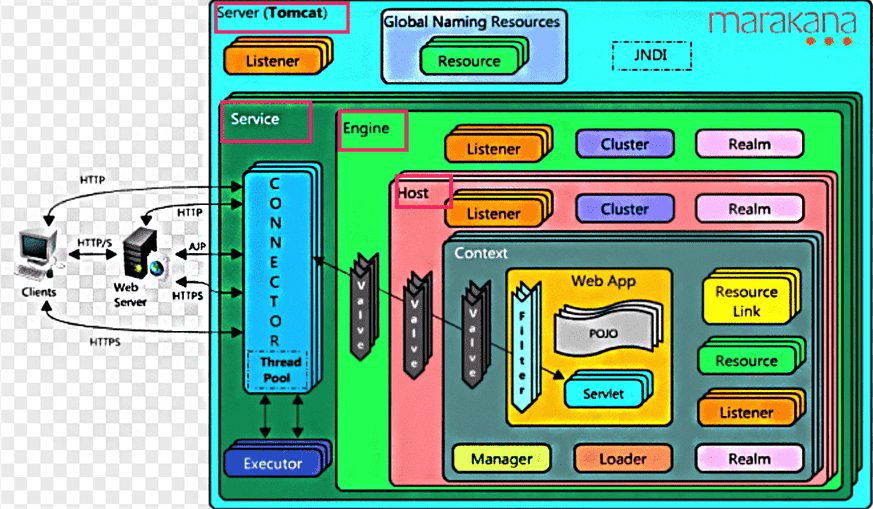

  • Server及其它组件

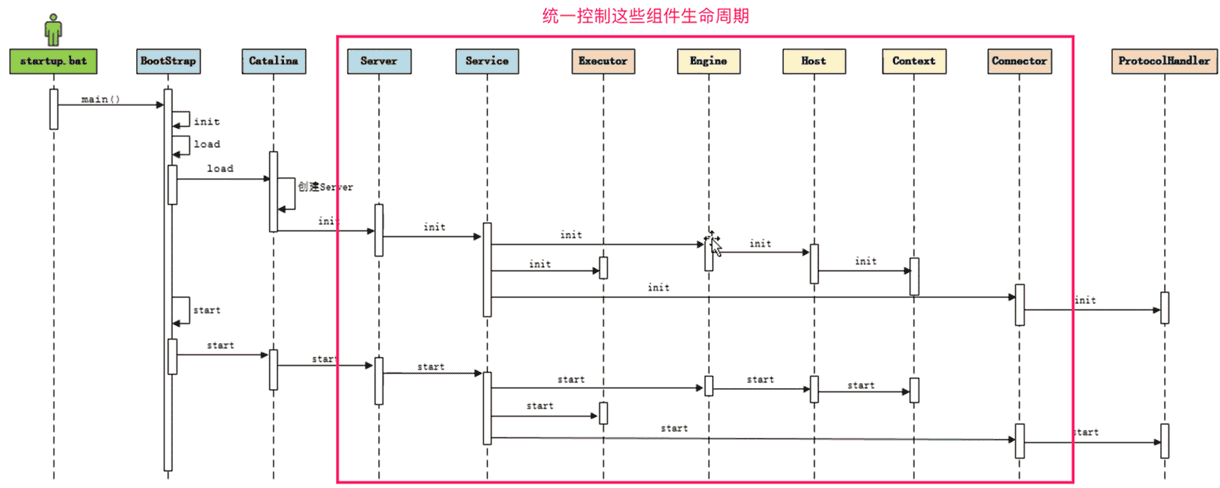

  • Server后续组件生命周期及初始化

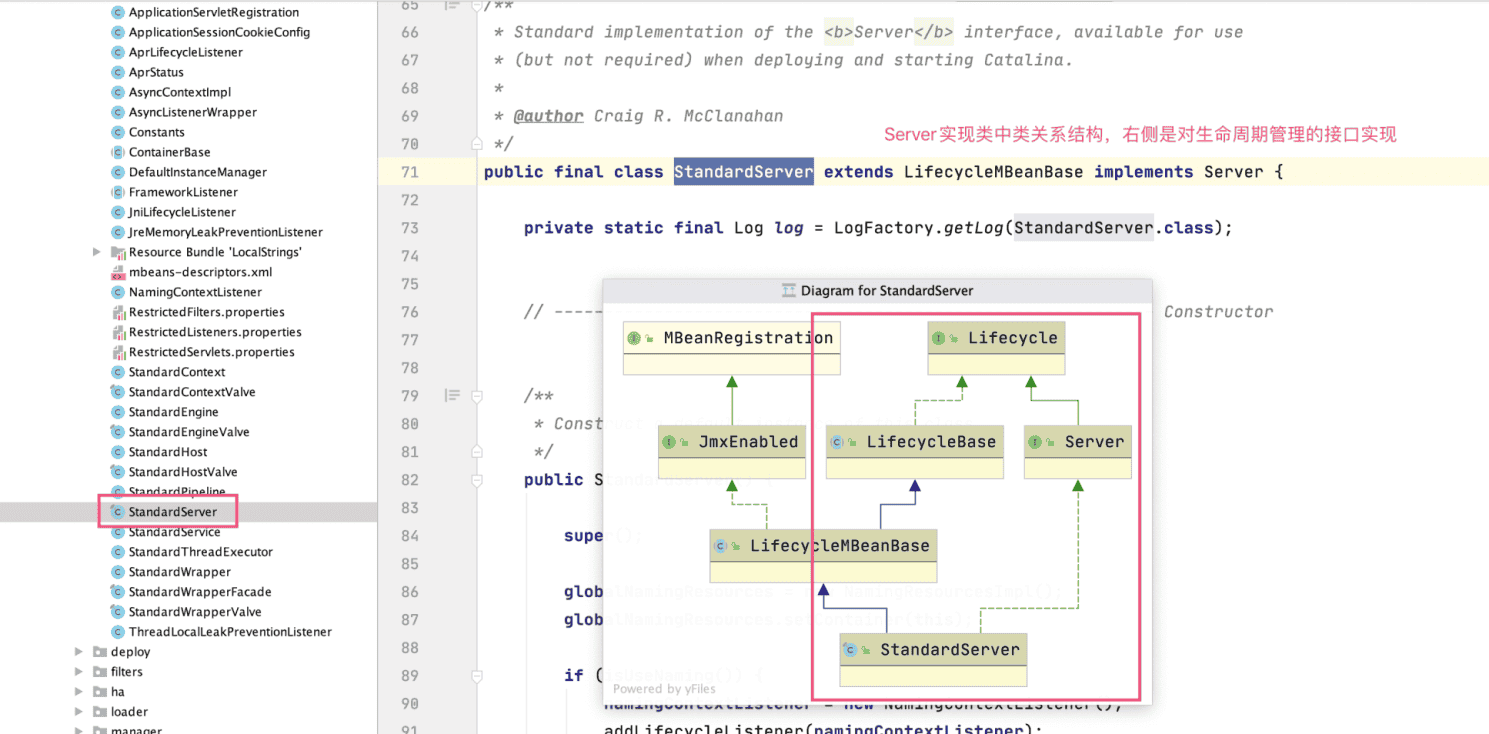

  • Server的依赖结构

public interface Lifecycle {
    /** 第1类：针对监听器 **/
    // 添加监听器
    public void addLifecycleListener(LifecycleListener listener);
    // 获取所以监听器
    public LifecycleListener[] findLifecycleListeners();
    // 移除某个监听器
    public void removeLifecycleListener(LifecycleListener listener);

    /** 第2类：针对控制流程 **/
    // 初始化方法
    public void init() throws LifecycleException;
    // 启动方法
    public void start() throws LifecycleException;
    // 停止方法，和start对应
    public void stop() throws LifecycleException;
    // 销毁方法，和init对应
    public void destroy() throws LifecycleException;

    /** 第3类：针对状态 **/
    // 获取生命周期状态
    public LifecycleState getState();
    // 获取字符串类型的生命周期状态
    public String getStateName();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 6.Tomcat 中Executor

  • 1.Tomcat希望将Executor也纳入Lifecycle生命周期管理，所以让它实现了Lifecycle接口
  • 2.引入超时机制：也就是说当work queue满时，会等待指定的时间，如果超时将抛出RejectedExecutionException，所以这里增加了一个void execute(Runnable command, long timeout, TimeUnit unit)方法; 其实本质上，它构造了JUC中ThreadPoolExecutor，通过它调用ThreadPoolExecutor的void execute(Runnable command, long timeout, TimeUnit unit)方法。

# 7.Tomcat 中的设计模式

  • 责任链模式：管道机制

在软件开发的常接触的责任链模式是FilterChain，它体现在很多软件设计中：

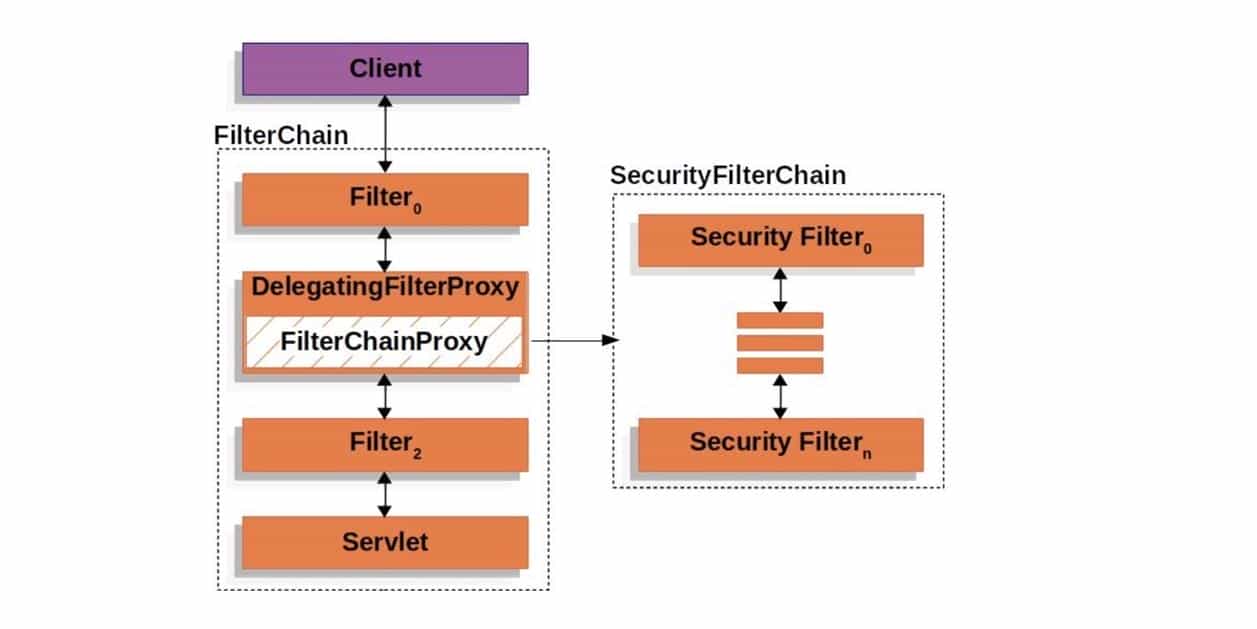

  1. 比如Spring Security框架中

  2. 比如HttpServletRequest处理的过滤器中

当一个request过来的时候，需要对这个request做一系列的加工，使用责任链模式可以使每个加工组件化，减少耦合。也可以使用在当一个request过来的时候，需要找到合适的加工方式。当一个加工方式不适合这个request的时候，传递到下一个加工方法，该加工方式再尝试对request加工。

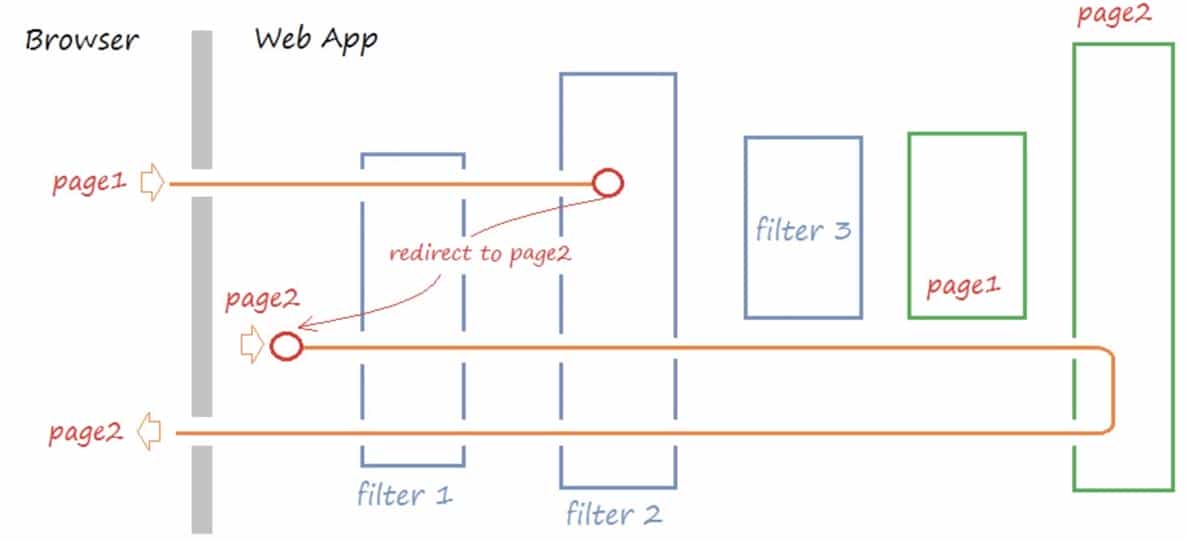

网上找了图，这里我们后文将通过Tomcat请求处理向你阐述。

  • 外观模式：request请求
  • 观察者模式：事件监听

java中的事件机制的参与者有3种角色

  1. Event Eource：事件源，发起事件的主体。
  2. Event Object：事件状态对象，传递的信息载体，就好比Watcher的update方法的参数，可以是事件源本身，一般作为参数存在于listerner 的方法之中。
  3. Event Listener：事件监听器，当它监听到event object产生的时候，它就调用相应的方法，进行处理。

其实还有个东西比较重要：事件环境，在这个环境中，可以添加事件监听器，可以产生事件，可以触发事件监听器。

  • 模板方式： Lifecycle

LifecycleBase是使用了状态机+模板模式来实现的。模板方法有下面这几个：

// 初始化方法
protected abstract void initInternal() throws LifecycleException;
// 启动方法
protected abstract void startInternal() throws LifecycleException;
// 停止方法
protected abstract void stopInternal() throws LifecycleException;
// 销毁方法
protected abstract void destroyInternal() throws LifecycleException;
1
2
3
4
5
6
7
8
