Service Mesh

Service Mesh（服务网格）

Service Mesh是专用的基础设施层，轻量级高性能网络代理。提供安全的、快速的、可靠地服务间通讯，与实际应用部署一起，但对应用透明。

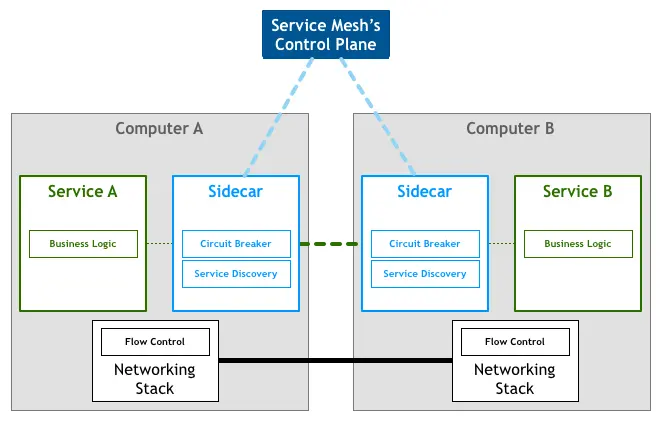

为了帮助理解， 下图展示了服务网格的典型边车部署方式：

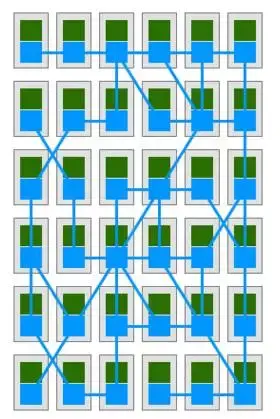

图中应用作为服务的发起方，只需要用最简单的方式将请求发送给本地的服务网格代理，然后网格代理会进行后续的操作，如服务发现，负载均衡，最后将请求转发给目标服务。当有大量服务相互调用时，它们之间的服务调用关系就会形成网格，如下图所示：

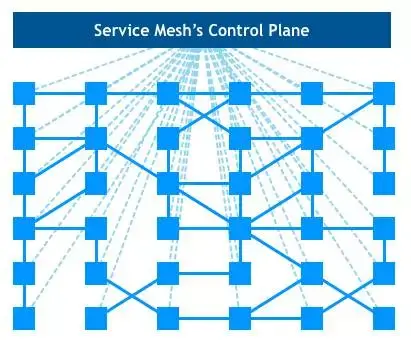

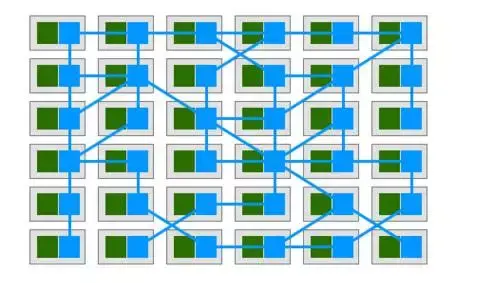

在上图中绿色方块为服务，蓝色方块为边车部署的服务网格，蓝色线条为服务间通讯。可以看到蓝色的方块和线条组成了整个网格，我们将这个图片旋转90°，就更加明显了：服务网格呈现出一个完整的支撑态势，将所有的服务”架”在网格之上：

服务网格的细节我们今天不详细展开， 详细内容大家可以参考网上资料。或者稍后我将会推出一个服务网格的专题，单独深入介绍服务网格。

Istio介绍

Istio是Google/IBM/Lyft联合开发的开源项目，2017年5月发布第一个release 0.1.0， 官方定义为:

Istio：一个连接，管理和保护微服务的开放平台。

Istio提供一种简单的方式来建立已部署的服务的网络，具备负载均衡，服务到服务认证，监控等等功能，而不需要改动任何服务代码。

简单的说，有了Istio，你的服务就不再需要任何微服务开发框架（典型如Spring Cloud，Dubbo），也不再需要自己动手实现各种复杂的服务治理的功能（很多是Spring Cloud和Dubbo也不能提供的，需要自己动手）。只要服务的客户端和服务器可以进行简单的直接网络访问，就可以通过将网络层委托给Istio，从而获得一系列的完备功能。

可以近似的理解为：Istio = 微服务框架 + 服务治理

Istio的关键功能

• HTTP/1.1，HTTP/2，gRPC和TCP流量的自动区域感知负载平衡和故障切换。

• 通过丰富的路由规则，容错和故障注入，对流行为的细粒度控制。

• 支持访问控制，速率限制和配额的可插拔策略层和配置API。

• 集群内所有流量的自动量度，日志和跟踪，包括集群入口和出口。

• 安全的服务到服务身份验证，在集群中的服务之间具有强大的身份标识。 这些特性在稍后的架构章节时会有介绍。

Istio能做什么?

stio力图解决前面列出的微服务实施后需要面对的问题。Istio 首先是一个服务网络，但是Istio又不仅仅是服务网格: 在 Linkerd， Envoy 这样的典型服务网格之上，Istio提供了一个完整的解决方案，为整个服务网格提供行为洞察和操作控制，以满足微服务应用程序的多样化需求。

Istio在服务网络中统一提供了许多关键功能(以下内容来自官方文档)：

• 流量管理：控制服务之间的流量和API调用的流向，使得调用更可靠，并使网络在恶劣情况下更加健壮。
• 可观察性：了解服务之间的依赖关系，以及它们之间流量的本质和流向，从而提供快速识别问题的能力。
• 策略执行：将组织策略应用于服务之间的互动，确保访问策略得以执行，资源在消费者之间良好分配。策略的更改是通过配置网格而不是修改应用程序代码。
• 服务身份和安全：为网格中的服务提供可验证身份，并提供保护服务流量的能力，使其可以在不同可信度的网络上流转。

除此之外，Istio针对可扩展性进行了设计，以满足不同的部署需要：

• 平台支持：Istio旨在在各种环境中运行，包括跨云， 预置，Kubernetes，Mesos等。最初专注于Kubernetes，但很快将支持其他环境。
• 集成和定制：策略执行组件可以扩展和定制，以便与现有的ACL，日志，监控，配额，审核等解决方案集成。

这些功能极大的减少了应用程序代码，底层平台和策略之间的耦合，使微服务更容易实现。

整体架构

Istio服务网格逻辑上分为数据面板和控制面板。

数据面板由一组智能代理（Envoy）组成，代理部署为边车，调解和控制微服务之间所有的网络通信。

控制面板负责管理和配置代理来路由流量，以及在运行时执行策略。

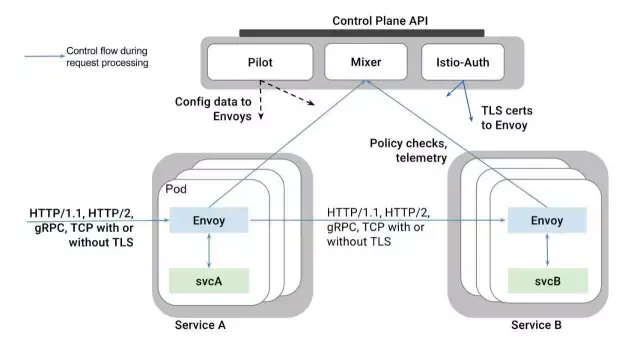

下图为Istio的架构详细分解图：

这是宏观视图，可以更形象的展示Istio两个面板的功能和合作：

以下分别介绍 Istio 中的主要模块 Envoy/Mixer/Pilot/Auth。

1、Envory

Istio 使用Envoy代理的扩展版本，Envoy是以C++开发的高性能代理，用于调解服务网格中所有服务的所有入站和出站流量。

Istio利用了Envoy的许多内置功能，例如动态服务发现，负载均衡，TLS termination，HTTP/2&gRPC代理，熔断器，健康检查，基于百分比流量拆分的分段推出，故障注入和丰富的metrics。

Envoy实现了过滤和路由、服务发现、健康检查，提供了具有弹性的负载均衡。它在安全上支持TLS，在通信方面支持gRPC。

概括说，Envoy提供的是服务间网络通讯的能力，包括(以下均可支持TLS)：

• HTTP／1.1
• HTTP/2
• gRPC
• TCP 以及网络通讯直接相关的功能：
• 服务发现：从Pilot得到服务发现信息
• 过滤
• 负载均衡
• 健康检查
• 执行路由规则(Rule): 规则来自Polit,包括路由和目的地策略
• 加密和认证: TLS certs来自 Istio-Auth 此外, Envoy 也吐出各种数据给Mixer:
• Metrics
• Logging
• Distribution Trace: 目前支持 Zipkin

总结: Envoy是Istio中负责”干活”的模块,如果将整个Istio体系比喻为一个施工队,那么 Envoy 就是最底层负责搬砖的民工，所有体力活都由Envoy完成。所有需要控制，决策，管理的功能都是其他模块来负责，然后配置给Envoy。

2、Pilot

Pilot的架构

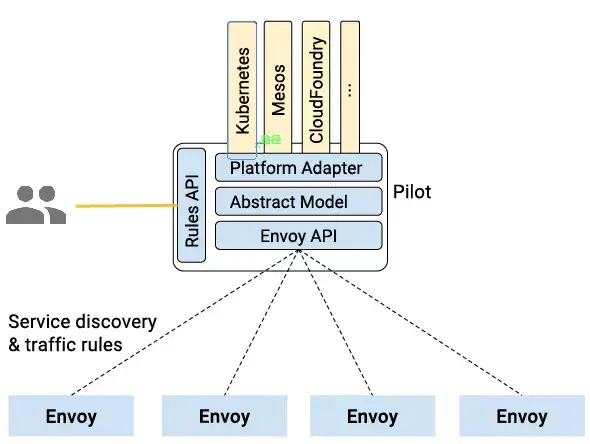

下图是Pilot的架构图：

• Envoy API负责和Envoy的通讯, 主要是发送服务发现信息和流量控制规则给Envoy

• Envoy提供服务发现，负载均衡池和路由表的动态更新的API。这些API将Istio和Envoy的实现解耦。(另外，也使得Linkerd之类的其他服务网络实现得以平滑接管Envoy)

• Polit定了一个抽象模型，以从特定平台细节中解耦，为跨平台提供基础

• Platform Adapter则是这个抽象模型的现实实现版本, 用于对接外部的不同平台

• 最后是 Rules API，提供接口给外部调用以管理Pilot，包括命令行工具Istioctl以及未来可能出现的第三方管理界面

Pilot的功能概述

我们在前面有强调说，Envoy在其中扮演的负责搬砖的民工角色，而指挥Envoy工作的民工头就是Pilot模块。

官方文档中对Pilot的功能描述：

Pilot负责收集和验证配置并将其传播到各种Istio组件。它从Mixer和Envoy中抽取环境特定的实现细节，为他们提供独立于底层平台的用户服务的抽象表示。此外，流量管理规则（即通用4层规则和7层HTTP/gRPC路由规则）可以在运行时通过Pilot进行编程。

每个Envoy实例根据其从Pilot获得的信息以及其负载均衡池中的其他实例的定期健康检查来维护 负载均衡信息，从而允许其在目标实例之间智能分配流量，同时遵循其指定的路由规则。

Pilot负责在Istio服务网格中部署的Envoy实例的生命周期。

• 请求路由
• 服务发现和负载均衡
• 故障处理
• 故障注入
• 规则配置

流量管理

Istio最核心的功能是流量管理，前面我们看到的数据面板，由Envoy组成的服务网格，将整个服务间通讯和入口/出口请求都承载于其上。

使用Istio的流量管理模型，本质上将流量和基础设施扩展解耦，让运维人员通过Pilot指定它们希望流量遵循什么规则，而不是哪些特定的pod/VM应该接收流量。

对这段话的理解, 可以看下图：假定我们原有服务B，部署在Pod1/2/3上，现在我们部署一个新版本在Pod4在，希望实现切5%的流量到新版本。

如果以基础设施为基础实现上述5%的流量切分，则需要通过某些手段将流量切5%到Pod4这个特定的部署单位，实施时就必须和ServiceB的具体部署还有ServiceA访问ServiceB的特定方式紧密联系在一起. 比如如果两个服务之间是用Nginx做反向代理，则需要增加Pod4的IP作为Upstream，并调整Pod1/2/3/4的权重以实现流量切分。

如果使用Istio的流量管理功能, 由于Envoy组成的服务网络完全在Istio的控制之下,因此要实现上述的流量拆分非常简单. 假定原版本为1.0，新版本为2.0，只要通过Polit 给Envoy发送一个规则：2.0版本5%流量，剩下的给1.0。

这种情况下，我们无需关注2.0版本的部署，也无需改动任何技术设置, 更不需要在业务代码中为此提供任何配置支持和代码修改。一切由 Pilot 和智能Envoy代理搞定。

我们还可以玩的更炫一点, 比如根据请求的内容来源将流量发送到特定版本：

后面我们会介绍如何从请求中提取出User-Agent这样的属性来配合规则进行流量控制。

服务规范和实现

Pilot架构中, 最重要的是Abstract Model和Platform Adapter，我们详细介绍。

• Abstract Model：是对服务网格中”服务”的规范表示, 即定义在istio中什么是服务，这个规范独立于底层平台。
• Platform Adapter：这里有各种平台的实现，目前主要是Kubernetes，另外最新的0.2版本的代码中出现了Consul和Eureka。 来看一下Pilot 0.2的代码，pilot/platform 目录下:

瞄一眼platform.go：

服务规范的定义在modle/service.go中:

3、Mixer

功能概括：Mixer负责在服务网格上执行访问控制和使用策略，并收集Envoy代理和其他服务的遥测数据。

Mixer的设计背景

我们的系统通常会基于大量的基础设施而构建，这些基础设施的后端服务为业务服务提供各种支持功能。包括访问控制系统，遥测捕获系统，配额执行系统，计费系统等。在传统设计中, 服务直接与这些后端系统集成，容易产生硬耦合。

在Istio中，为了避免应用程序的微服务和基础设施的后端服务之间的耦合，提供了 Mixer 作为两者的通用中介层：

Mixer 设计将策略决策从应用层移出并用配置替代，并在运维人员控制下。应用程序代码不再将应用程序代码与特定后端集成在一起，而是与Mixer进行相当简单的集成，然后 Mixer 负责与后端系统连接。

特别提醒: Mixer不是为了在基础设施后端之上创建一个抽象层或者可移植性层。也不是试图定义一个通用的Logging API，通用的Metric API，通用的计费API等等。

Mixer的设计目标是减少业务系统的复杂性，将策略逻辑从业务的微服务的代码转移到Mixer中, 并且改为让运维人员控制。

Mixer的功能

Mixer 提供三个核心功能：

• 前提条件检查。允许服务在响应来自服务消费者的传入请求之前验证一些前提条件。前提条件包括认证，黑白名单，ACL检查等等。
• 配额管理。使服务能够在多个维度上分配和释放配额。典型例子如限速。
• 遥测报告。使服务能够上报日志和监控。

在Istio内，Envoy重度依赖Mixer。

Mixer的适配器

Mixer是高度模块化和可扩展的组件。其中一个关键功能是抽象出不同策略和遥测后端系统的细节，允许Envoy和基于Istio的服务与这些后端无关，从而保持他们的可移植。

Mixer在处理不同基础设施后端的灵活性是通过使用通用插件模型实现的。单个的插件被称为适配器，它们允许Mixer与不同的基础设施后端连接，这些后台可提供核心功能，例如日志，监控，配额，ACL检查等。适配器使Mixer能够暴露一致的API，与使用的后端无关。在运行时通过配置确定确切的适配器套件，并且可以轻松指向新的或定制的基础设施后端。

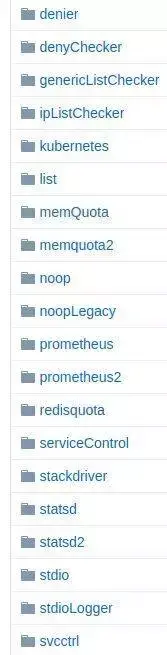

这个图是官网给的，列出的功能不多，我从Github的代码中抓个图给大家展示一下目前已有的Mixer Adapter：

Mixer的工作方式

Istio使用属性来控制在服务网格中运行的服务的运行时行为。属性是描述入口和出口流量的有名称和类型的元数据片段，以及此流量发生的环境。Istio属性携带特定信息片段，例如：

请求处理过程中，属性由Envoy收集并发送给Mixer，Mixer中根据运维人员设置的配置来处理属性。基于这些属性，Mixer会产生对各种基础设施后端的调用。

Mixer设计有一套强大(也很复杂, 堪称Istio中最复杂的一个部分)的配置模型来配置适配器的工作方式，设计有适配器、切面、属性表达式，选择器、描述符，manifests 等一堆概念.

Mixer的配置示例：

• 这是一个IP地址检查的Adapter，实现类似黑名单或者白名单的功能：

• metrics的适配器,将数据报告给Prometheus系统

• 定义切面, 使用前面定义的 myListChecker 这个adapter 对属性 source.ip 进行黑名单检查。

4、Istio-Auth

Istio-Auth提供强大的服务到服务和终端用户认证，使用交互TLS，内置身份和凭据管理。它可用于升级服务网格中的未加密流量，并为运维人员提供基于服务身份而不是网络控制实施策略的能力。

Istio的未来版本将增加细粒度的访问控制和审计，以使用各种访问控制机制（包括基于属性和角色的访问控制以及授权钩子）来控制和监视访问您的服务，API或资源的人员。

Auth的架构

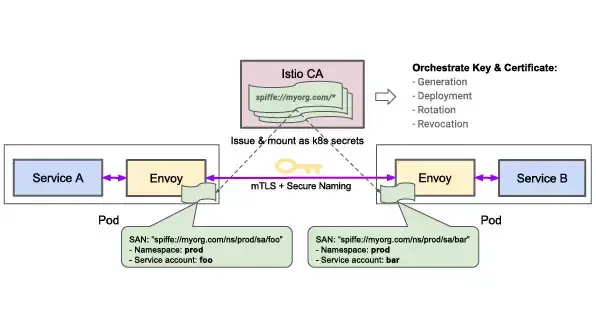

下图展示Istio Auth架构，其中包括三个组件：身份，密钥管理和通信安全。

在这个例子中, 服务A以服务帐户“foo”运行, 服务B以服务帐户“bar”运行, 他们之间的通讯原来是没有加密的. 但是Istio在不修改代码的情况, 依托Envoy形成的服务网格, 直接在客户端Envoy和服务器端Envoy之间进行通讯加密。

目前在Kubernetes上运行的 Istio，使用Kubernetes service account/服务帐户来识别运行该服务的人员。

运行环境支持

Istio目前只支持Kubernetes, 这是令人比较遗憾的一点. 不过 istio 给出的解释是istio未来会支持在各种环境中运行，只是目前在 0.1/0.2 这样的初始阶段暂时专注于Kubernetes，但很快会支持其他环境。

注意: Kubernetes平台，除了原生Kubernetes, 还有诸如 IBM Bluemix Container Service和RedHat OpenShift这样的商业平台。 以及google自家的 Google Container Engine。这是自家的东西, 而且现在k8s/istio/gRPC都已经被划归到 Google cloud platform部门, 自然会优先支持.

另外isito所说的其他环境指的是:

• Mesos: 这个估计是大多人非K8s的Docker使用者最关心的了, 暂时从Github上的代码中未见到有开工迹象, 但是Istio的文档和官方声明都明显说会支持, 估计还是希望很大的. Cloud foundry: 这个东东我们国内除了私有云外玩的不多, Istio对它的支持似乎已经启动. 比如我看到代码中已经有了Consul这个服务注册的支持, 从Issue讨论上看到是说为上Cloud foundry做准备, 因为Cloud foundry没有k8s那样的原生服务注册机制。
• VM: 这块没有看到介绍, 但是有看到Istio的讨论中提到会支持容器和非容器的混合(Hybrid)支持
